污水處理廠自控系統

水務企業需要對生活污水、工業廢水、雨水等各類污水進行處理，各個環節都需要相互協調，實時監測，調節水電等機電設備，這并不是一項輕松的管理作業。
污水處理廠智能控制系統解決方案，基于物聯網、無線通訊、自動化控制等技術，結合水務企業多年的成熟技術和經驗，利用水質采集器、液位傳感器、電參數采集模塊等硬件設備，
通過無線網絡進行信息傳輸，通過智慧水務云平臺來監測、管理水泵等設備，實現污水處理全過程的監管。
應用設備
監控設備：常用的有pH值、水流、液位、水中溶解氧、污泥渾濁度等參數的監測設備，對格柵機系統、進水泵、推料機、提升泵房等設備進行監控;
通訊網絡：以4G/以太網/WIFI等無線網絡為主，可根據現場網絡環境選擇對應聯網方式，4G方式支持移動/聯通/電信SIM卡;

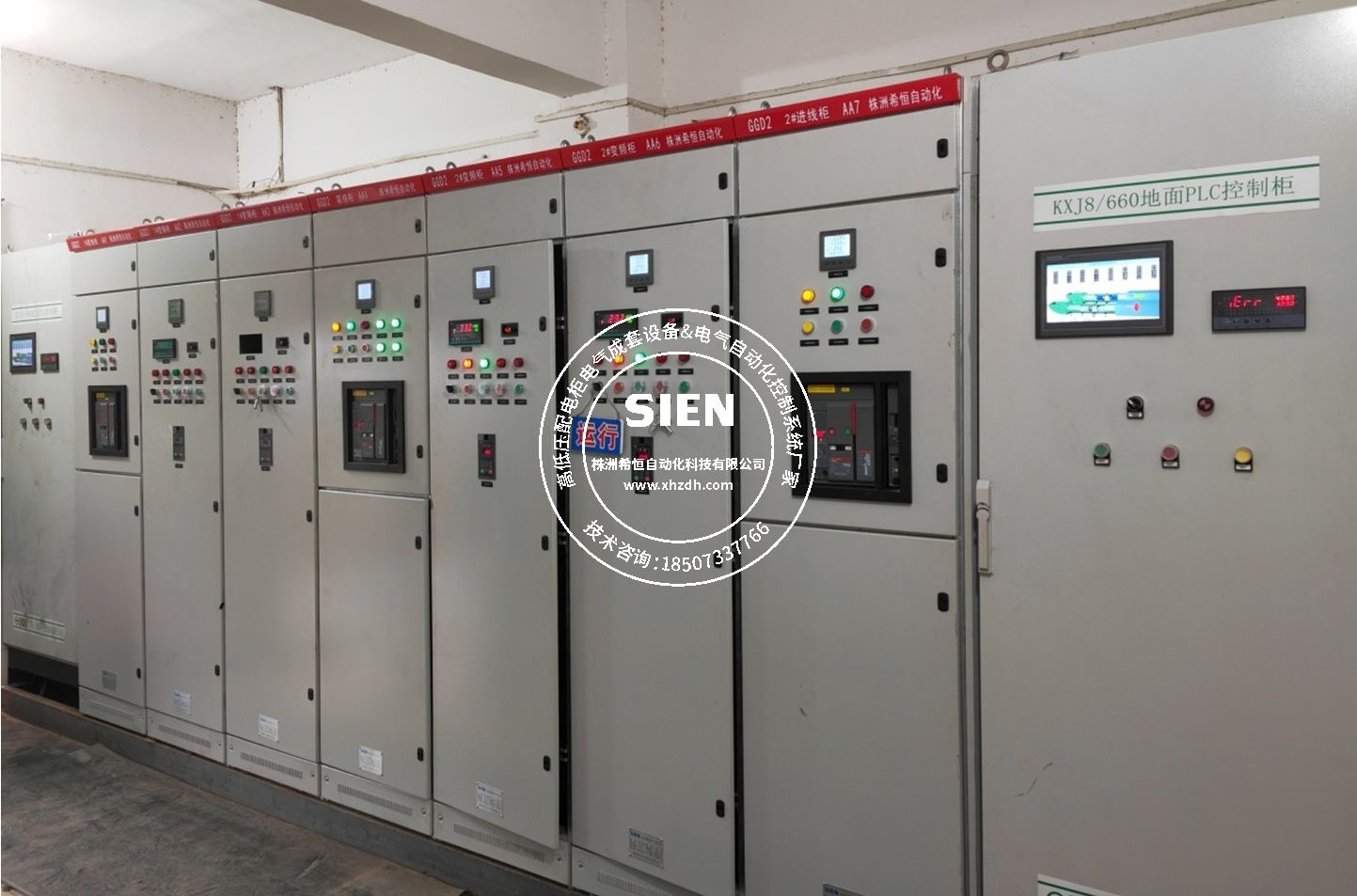

控制系統：PLC控制柜，負責監控設備與云平臺之間的信息中轉，及控制多路水泵的開關;
智慧水務云平臺：集中控制、顯示、管理的軟件云平臺，可在安卓/IOS手機、電腦、平板等信息終端上應用，具備邏輯控制、自動報警、集中監控、賬號管理、組態編輯等功能，是系統的管理核心;
應用設備
污水處理廠智能控制系統采用分布式布局，配置軟件、硬件設備，組建成一套可靠性、先進性、靈活性、實時性的管理系統。
系統功能
在線監測：24小時采集液位、水質、水壓、液位、管道瞬時流量，累計流量、壓力等水質信息，和水泵的電流、電壓、用電量、狀態等電參數，采集頻率可設置為1-5分鐘一次;
智能控制：系統具備手動、自動、遠程三種控制方式，三者之間可靈活切換，即時生效。
①手動控制：在水泵控制柜上進行，各泵的啟停互不相關，通過點擊各泵相應控制柜上的按鈕進行，多用于緊急情況下;
②遠程控制：在智慧水務云平臺上進行，點擊對應各泵的圖標，只需登錄到云平臺遠程操作，不受時間、地點限制;
③自動控制：同樣在云平臺上進行，需設定好各泵的邏輯控制規則，設置工況等參數，由系統自動執行;
聯動管理：集成應用水務企業的電動閥、污水泵、網格、輸送帶等設備，對其進行控制;
邊緣計算：支持邏輯控制功能，可根據液位、水泵等工況數據，設置控制、提醒、示警等調度規則，配置自定義的自動化控制流程，可跨設備水泵組之間相互聯動;
自動報警：對傳感信息、設備故障等信息，進行報警通知，以消息推送、、微信推送、短信通知方式示警;
組態編輯：通過組態工藝仿真界面展示水泵的運行場景，支持單泵站組態場景展示，也支持多泵站集中組態場景監控;

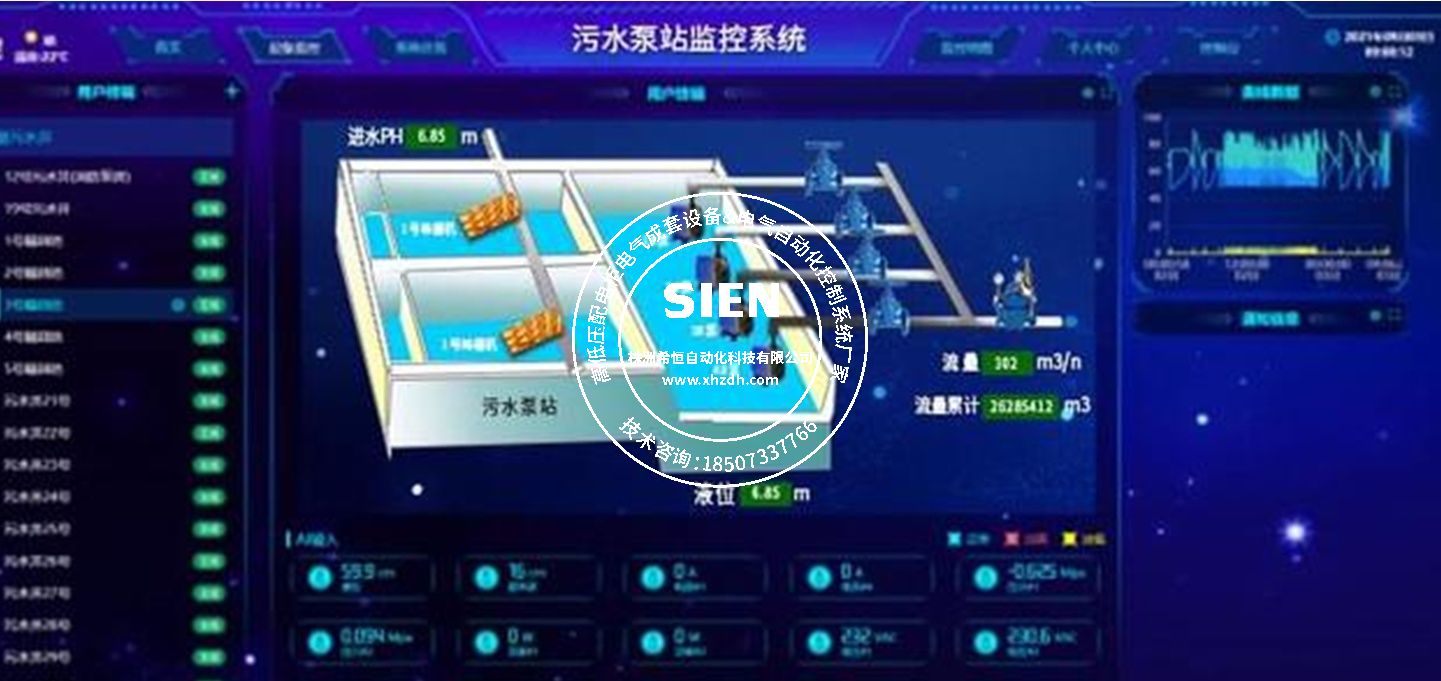

監控主界面
集中監控：通過柵格布局方式，將多座泵站的數據匯總到云平臺上，配合GIS電子地圖功能，集中監控多個泵站、多個水泵的實時工作運行數據、報警信息，統一展示，集中管控;
賬號管理：云平臺可添加不定數量的賬號，并對賬號授予管理、編輯、操作、只讀等權限，實現不同賬號，對不同設備擁有不同的管理權限;

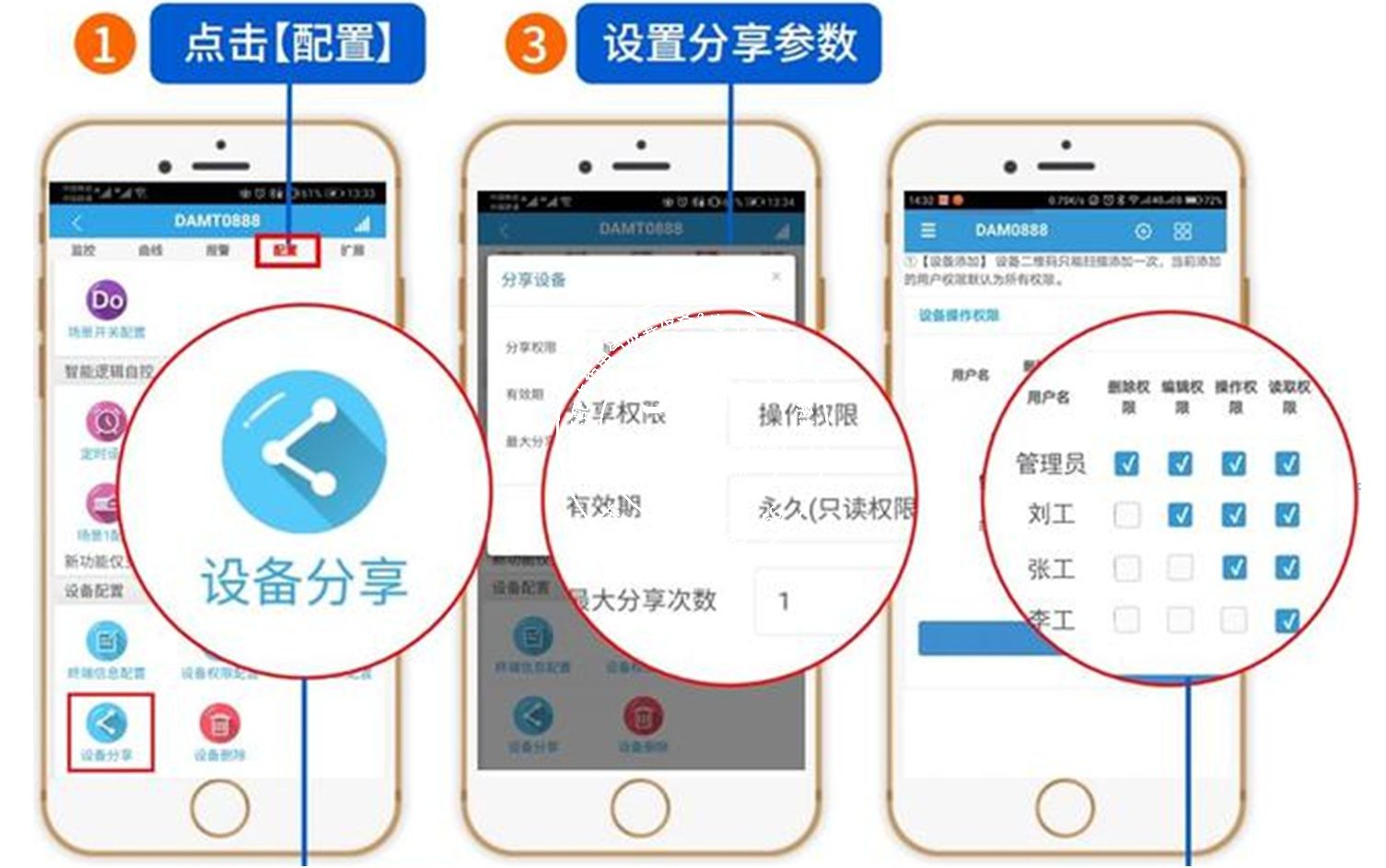

設備分享功能
設備保護：支持缺相保護、超流保護、重啟保護功能，一旦出現電壓不穩、電流超流等情況，系統自動觸發保護機制，暫停水泵啟動并向管理者示警;
數據管理：歷史數據自動存儲，可查詢?nèi)我鈺r(shí)間段的記錄，并對比、打印數據;
