一、MNS低壓抽屜式開關柜產品概述
MNS型低樂抽出式開關柜(以下稱開關相)是我公司參考了士ABB公司的MNS系列低樂開關柜并加以綜合改進后開發的，是目前國內較先進的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽展具有可靠的機械聯鎖裝置，使用戶在使用時更安全、 更可靠。本開關柜適用于交流50(60)HZ、額定絕緣電樂和工作電樂為380(400)V、660(690)V，額定電流5000A及以下三相(四)五線制電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣插電視等通信中心，來作為發電，輸配電、電能轉換及電能消耗設備的控制，并通過電容補償柜對其主線進行無功補償。
二、MNS低壓抽屜式開關柜優勢和特點
- 1.周圍空氣溫度不高于+40C，不低于-5C，并且24h內其平均溫度不高于+35C;
- 2.周圍空氣相對濕度在最高溫度為+40C 時不超過50%，在較低溫度時有較大的相對濕度，變化有可能會偶然產生適度的凝露:
- 3.戶內使用，使用地點的海報高度不得超過2000m
- 4.應安裝在無劇烈震動和沖擊，以及不使電器元件受到腐蝕的場所
三、MNS低壓抽屜式開關柜使用條件
- 1.零部件采用模塊化標準設計，具有工模的安裝孔，通用系數；
- 2.柜體面板采用噴塑工藝，附著力強，質感好，整柜呈亞光色調，避免了眩目效應；
- 3.柜體的頂蓋在需要時即可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環；
- 4.整體的防護等級為IP30，用戶也可以根據現場環境要求在IP20-IP40之間選擇；
四、MNS低壓抽屜式開關柜技術參數
| 標準及技術規范 | GBT251，1-1997 低壓成套開關設備和控制設備(TTA)JB/T9661-1999 低壓抽出式開關成套設備 |
| 過電壓類別 | IV III |
| 污染等級 | 3 |
| 額定工作電壓(Ue)(V) | 80(660) |
| 額定絕緣電版(UI)(V) | 660(1000) |
| 額定頻率(Hz) | 50、60 |
| 水平母線 | 105、176 |
| 額定電流 | 5000A,4000A.3150A,2500A,2000A,1600A,1250A,1000A,800A,630A |
| 額定電流額定短時耐受電流(Icw)(kA) | 50,65,80,(Is 有效值) |
| 額定峰值耐受電流(Ipk)(kA) | 105，140，176，(0.1s 最大值) |
| 垂直母線 | |
| 額定最大工作電流 | <1000A |
| 額定短時耐受電流 | 50kA |
| 額定峰值耐受電流 | 105kA |
| 額外防護等級 | IP30,IP40 |
五、MNS低壓抽屜式開關柜主電路方案
本開關柜主電路方案共23組，44個規格，但不包括由于輔助電路控制與保護的變化而派生方案和規格。
六、MNS低壓抽屜式開關柜結構特點
本開關柜由于引進了瑞士ABB的先進技術，并在其原有基礎上加以技術改進，使其更符合我國國情。柜體采用25mm為模數的C型材通用連接件來組成各種得以滿足各種需求的柜架結構和抽展單元，在CC柜中大量采用高強度的阻燃型工程塑料組件，使其安全性能更可靠，同時加之將國外的功能板加以改型，以200n為模數加以組合，使其更有利于PC柜與NCC柜:混裝柜體的設計需求，抽出單元與柜體具有可意的聯鎖裝置，以防止在開關通電狀態下帶負荷拉例，提高了其安全性，另外該柜體一般均采用冷軋鋼板進行鈍化處理后組裝而成，也可根據用戶的不同需求采用敷鋁鋒鋼板
- 1.開關相類型
a.受電、母聯柜
b.動力中心柜(PC)采用國內外的各種類型的框架式斷路器如CW1(2)、HSW1(2)或、F系列斷路器進行配電。
c.電動機控制中心框(MCC)由大小抽展組裝而成，各回路主開關采用高分斷能力的塑殼斷路器或庭轉式備熔斷器的負荷開關。
d.無功功率補償柜 - 2.抽屜類型
有五種尺寸都是以8E(200me)高度，進行模塊化結構設計，其有效元器件安裝高度為1800mm。 使柜體整體布局更合理，更美觀
8E/4在8E高度空間平行組合4個抽展單元:
8E在8E高度空間組裝1個抽展單元:
16E在16E(400mm)高度空間組裝1個抽展單元
24E在24E(600mm)高度空間組裝1個抽單元:
以上五種抽晨單元可在一個柜體中作單一組裝，也可做混合組裝
七、MNS低壓抽屜式開關柜柜體尺寸
1.受電柜及聯絡柜
| 規格尺寸 | 母線轉接柜 | 1臺斷路器 |
| 高 | 2200 | 2200 |
| 寬 | 400 | 600、800、1000 |
| 深 | 800、1000 | 800、1000 |
| 備注 | CW1-5000及以下載流量且體積較小的同類斷路器 |
1.動力中心PC柜
| 規格尺寸 | 2臺斷路器 | 2臺斷路器 |
| 高 | 2200 | 2200 |
| 寬 | 400 | 600、800、1000 |
| 深 | 800、1000 | 800、1000 |
| 備注 | CW1-5000及以下載流量且體積較小的同類斷路器 |
3.電動機控制中心MCC柜及電容補償柜
| 規格尺寸 | MCC柜 | 電容補償柜 |
| 高 | 2200 | 2200 |
| 寬 | 600,800、1000 | 600、800、1000 |
| 深 | (800、1000),(1000,800,600) | 600、800、1000 |
八、MNS低壓抽屜式開關柜的柜體分區設計

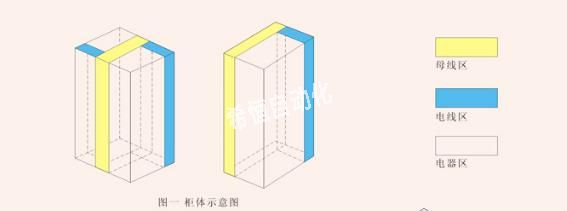

UCC柜根據需要可組成單面操作都或雙面操作柜，每一報體又固定分隨成三個小家。即主母線室、中器審和中維室。(見下圖）
九、MNS低壓抽屜式開關柜的安全保護系統
每柜設有一塊陽燃型的高密度聚氨脂塑料功能板，或經過電鍍的隔板安裝在主母線窄與電器室之間，其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故，使操作更安全。
上下層抽展之間都有帶有通風孔的鍍鋅金屬底板相隔離，較小的8E/4、8E/2抽展其四周均為阻型工程塑料件，對相鄰回路之間具有較強的絕緣腦離作用。
柜內采用了多種塑料組件以支撐帶電部份，這些組件要求是無鹵素的，并具有CT1300等級的防測電性能。
十、MNS低壓抽屜式開關柜的母線系統
開關柜可配置二組主母線，安裝在開關柜的后部母線室。二組母線可分別安裝在柜后上部或下部。根據進線需要，上下二組母線可分別采用不同或相同截面的材料。二者既可單獨供電，也可并聯供電，也可用作后備電源。
配電母線(垂直母線)組裝在阻燃型塑料功能板中，既可防止電弧引起的放電，又能防止人體接觸，通過特殊聯接件與主母線聯接。

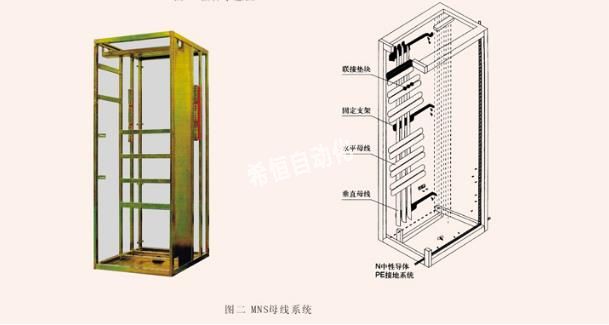

形內設有獨立的PE接隱系統和N中性導體，三者員穿整個裝置，安裝在柜前底離及右側，各國路接成接零據可就近聯接。整個母線系統安裝見下圖所示?？蚣芙Y構件采用自攻螺釘聯接，具有較高的接地可靠性。(見圖二)
十一、MNS低壓抽屜式開關柜的電氣和機械聯鎖
抽展單元有可靠的機械聯鎖裝置，通過操作手柄控制，具有明顯的準備。合閘、試驗、抽出和腸離位置。為加強安全防范，操作手柄定位后可加上掛，最多可加三把鎮。

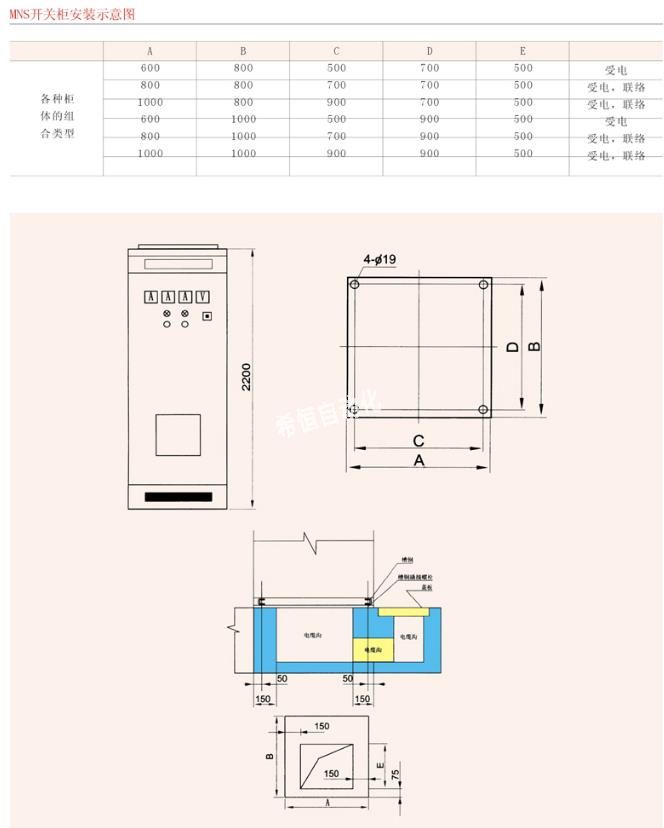

十一、MNS低壓抽屜式開關柜的安裝示意圖
